制動電阻柜動作靈敏，安全可靠，制動能力強

制動電阻柜應用于電機快速停車過程中，為保護變頻器不受電機再生電能危害，將電機快速制動過程中產生的再生電能直接消耗轉化，不回饋到電源網絡中，從而起到保證電源網絡的平穩運行和安全，按工作電壓等級可分為低壓制動電阻柜、中壓制動電阻柜和高壓制動電阻柜，也廣泛應用于電力機車和城市地鐵列車等制動。

在線咨詢

全國熱線

4000-33-7800

定制成品

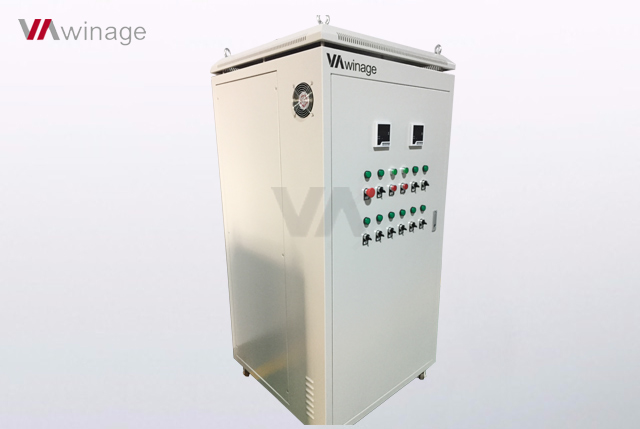

變頻器制動電阻柜

機車制動電阻柜

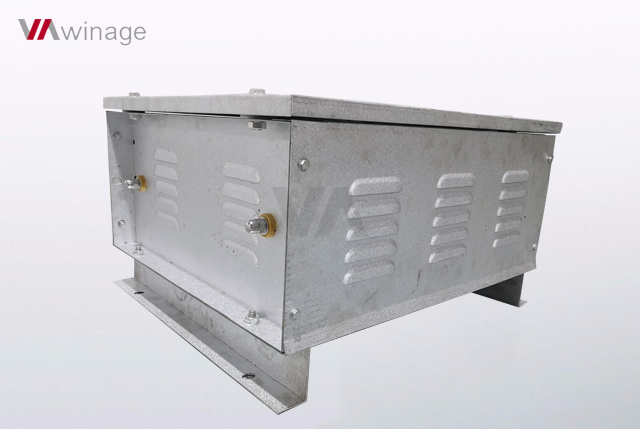

卷?yè)P(yáng)制動電阻柜

包鋼車制動電阻柜

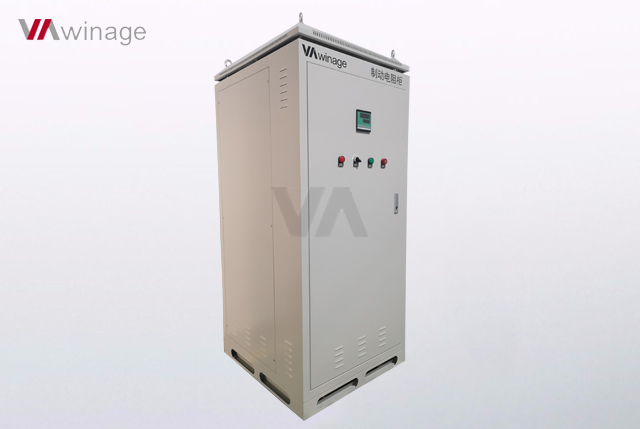

提升機制動電阻柜

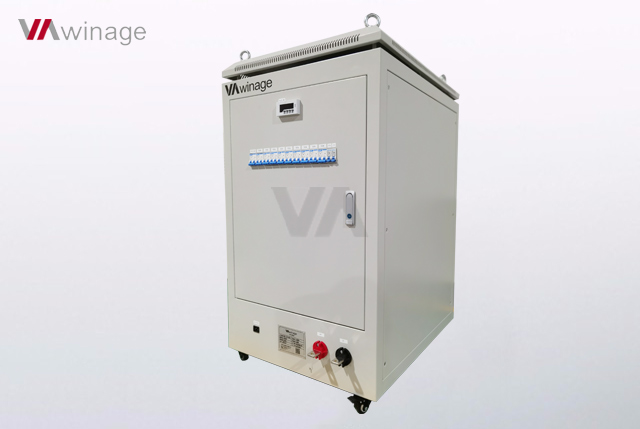

變頻制動電阻柜

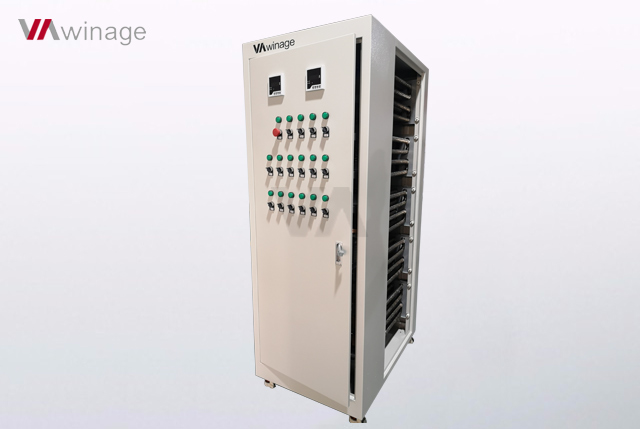

吊車制動電阻柜

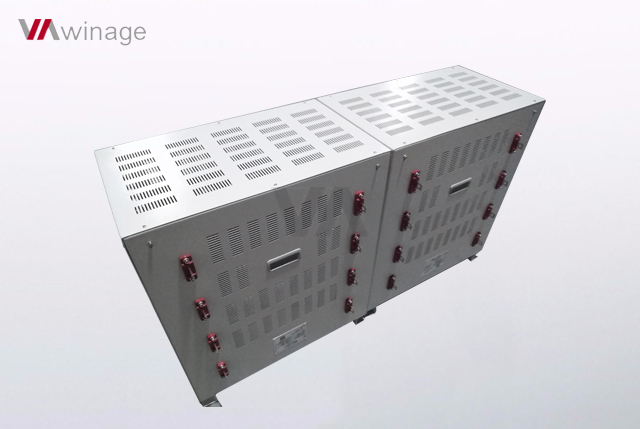

新能源汽車制動電阻柜

咨詢熱線：4000-33-7800 更多成品應用咨詢+

產品簡介

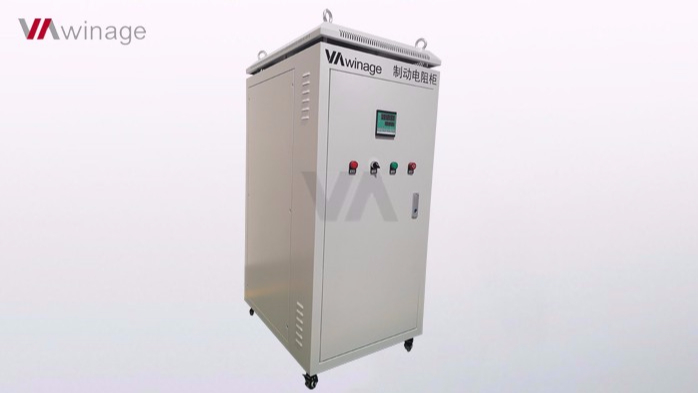

VA4系列制動電阻柜

選用時代嘉盈自主研發生產的質優大功率電阻和榮獲專利技術(專利號：ZL201820478846.X)的新型合金電阻材料設計制造的制動電阻，通過通訊接口和控制電路設計，應用不同IP防護等級柜體，實現低壓至高壓等多種環境下不同電壓等級的制動電阻柜，適應各類重型設備和車輛的不同復雜工作環境，具有結構先進，抗震性能好，使用安全可靠，安裝保養靈活方便等諸多優點。

咨詢熱線：4000-33-7800 立即咨詢

定制服務

可根據以下參數進行定制：

額定功率

阻值范圍

外形尺寸

工作電壓

電源特性

加載方式

調節精度

控制方式

數據顯示

散熱形式

保護功能

通訊接口

時代嘉盈VA定制制動電阻柜可滿足

變頻制動、電梯、起重機械、建筑機械、船舶、軋機、拉線機、離心機、卷?yè)P(yáng)機、起動、制動、調速以及石油設備、礦山機械、船廠、鐵路、汽車、軍隊及車用制動、成套制動等工業控制環境等領域等不同個性化應用需求場合。

咨詢熱線：4000-33-7800 我要定制+

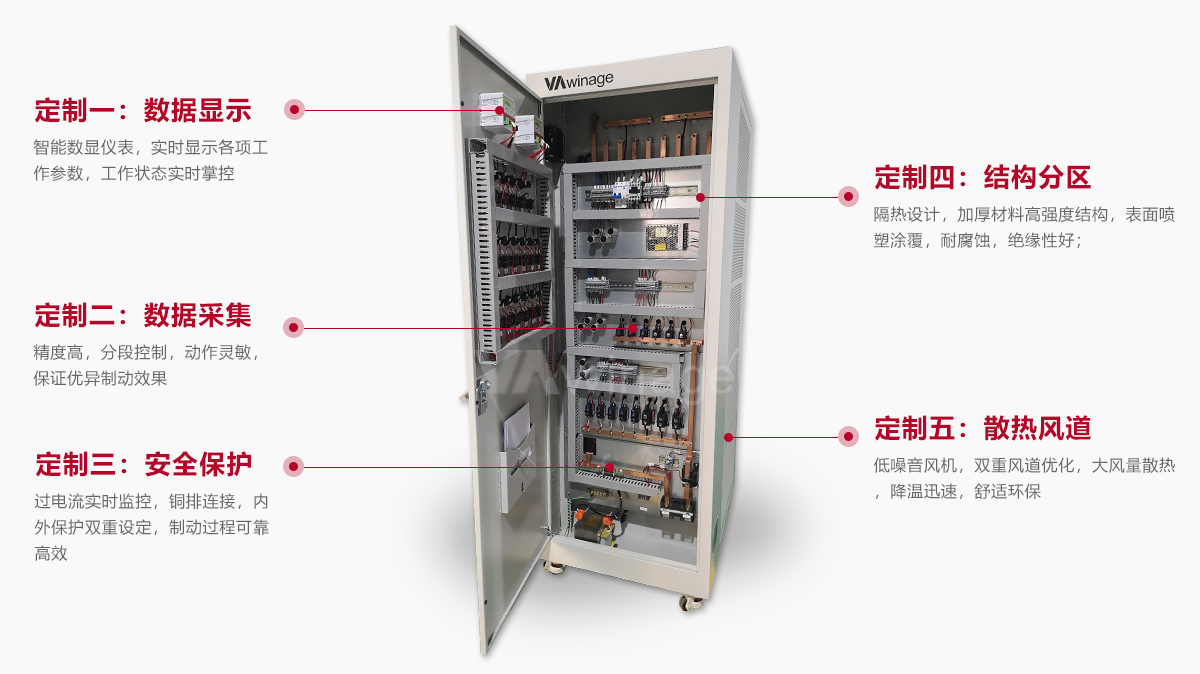

定制細節

定制擴展

擴展一
動態監控，智能切換

擴展二
通訊接口可遠程控制

擴展三
功率阻值可靈活隨心搭建

擴展四
溫升監控，聲光報警可實現自動保護

性能優勢

技術參數

電壓范圍	DC200V-DC2000V，AC220V-AC1000V可選	額定功率	2KW-500KW
電流分檔	1A/2A/5A/10A/20A/40A/50A/100A/200A (滿足1-400A任意組合可調，最小步進值1A)	功率因素	PF=1
負載精度	±5%	顯式方式	LED實時顯示電壓、電流、功率、頻率等電參數
工作電源	單相AC220V/50HZ	絕緣等級	F級
加載方式	穩態加載：預設一個測試值和測試時間，按設定值進行負載試驗。瞬態加載：預設一個測試值，可以完成突加負載和突卸負載試驗。波段加載：預設多個測試值和測試時間，自動按設定過程進行負載試驗。	防護等級	IP20(適合室內使用）
風扇噪音	75分貝	冷卻方式	強制風冷
短時過負荷	10倍功率6秒	接線方式	銅排接線
保護功能	過溫報警過溫保護 蜂鳴提示急停保護等	適用環境溫度	-10℃～+55℃
海拔高度	≤2500米	適用相對濕度	≤95%
移動方式	采用載重型萬向腳輪，前后各2只

成功應用

龍門刨床制動電阻柜

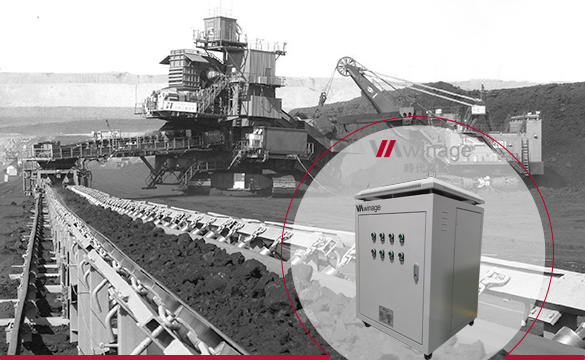

皮帶輸送機制動電阻柜

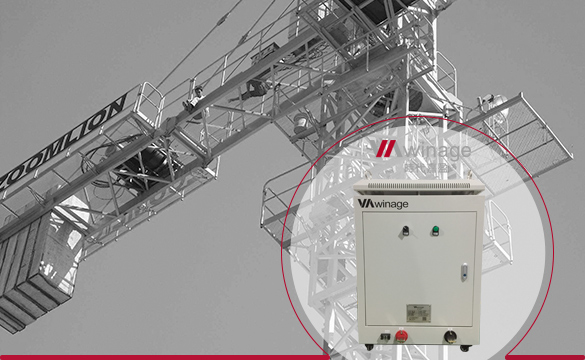

塔吊制動電阻柜

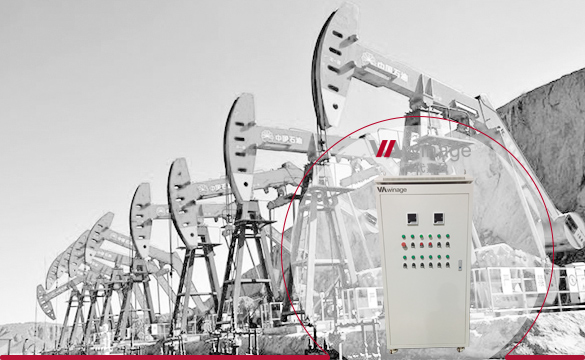

油田磕頭機制動電阻柜

掃二維碼
可獲取本行業應用案例

定制實力

研發團隊

協同研發，軍工背景，定制化生產標準流程；

供應體系

長期穩定質優供應鏈，原材料穩定可靠；

質量保證

10道生產工序嚴格檢驗，行業機構檢驗標準；

售后服務

免費定期跟蹤巡查，確保設備長期更好運行；

合作伙伴

電阻柜選型常見問題

1、制動電阻柜工作時對內部的電阻器或電阻材料有什么要求?

電阻材料的選用很大程度上決定了制動電阻柜的工作性能和參數，時代嘉盈電阻柜完全選用自主研發生產的電阻器和質優電阻材料進行設計，能有效發揮出自有各類材料的優異性能，根據不同應用場合優選出適用的電阻及材料，制動電阻柜整體匹配度好，從而可以大大優化結構和性能，實現產品可靠，生命周期長。
2、制動電阻柜什么情況下需要過溫保護?

時代嘉盈電阻柜一般都具有優良的散熱設計，通過空氣對流進行自然散熱，為滿足特定場合需要，可以單獨設計風冷散熱或水冷散熱的方式對電阻柜工作時聚集的熱量進行強排，在工作過程中，當功率加載越高發熱量也會越大，在電阻柜內加裝過溫保護裝置，通過設定一定的溫度限值，當溫度達到設定的上限后，過溫保護裝置開始工作并自動發出信號，可通過聲光報警提示并自動切斷負載，用于保護電阻柜過熱損毀或?qū)χ苓吰渌骷ぷ鳟a(chǎn)品一定影響，當溫度恢復到設定的數值范圍內又可自動恢復加載。
3、如何選用制動電阻柜的過流保護功能?

當電路中發生故障時，可能會導致工作電流突然增大，線路中故障電流超出繼電器的動作閥值時，可通過繼電器動作啟動保護裝置工作，也可以通過保險盒熔斷功能，有選擇性的切斷故障線路，從而達到切斷負載的作用。
4、風機失效可能對制動電阻柜工作產生的影響?

當電阻柜內的風機發生故障時，熱量在短時間內大量聚集，溫度也急劇升高，為保護電阻柜和防止發生意外，時代嘉盈制動電阻柜在選用質優風機配套的同時還應考慮加裝風機失效保護裝置，如風機轉速過慢或停止會自動發出信號，聲光報警提示并可自動切斷負載，及時排除隱患。
5、制動電阻柜的電感大小對工作產生的影響有哪些?

電阻柜可分為純阻性負載，感性負載和容性負載；還可分為阻感一體，阻容一體和阻感容一體。純阻性負載可分為純阻性無感負載和純阻性有感負載，不過有感和無感是相對的，做成無感的感量的相對會較低，沒有純無感。在不同的電源工作頻率下，控制好制動電阻柜可允許的電感值。
6、制動電阻柜外罩防護等級(IP防護等級）選用須知

第一個數字表示防固體異物進入，即防塵等級
0：沒有保護
1：固體異物直徑大于50mm防止大的固體侵入
2：固體異物直徑大于12mm防止中等大小的固體侵入
3：固體異物直徑大于2.5mm防止小固體侵入
4：固體異物直徑大于1.0mm防止物體大于1mm的固體侵入
5：防塵（防有害粉塵堆積）
6：塵密（完全防止粉塵進入）

第二個數字表示防止進水造成有害影響，即防水等級
0：無保護
1：垂直滴水（水滴滴到外殼無影響）
2：傾角75-90度滴水（當外殼傾斜15度時，水滴到外殼無影響）
3：淋水
4：濺水（液體由任何方向潑到外殼沒有傷害影響）
5：噴水（用水沖洗無傷害）
6：錳烈噴水
7：短時間浸水（1m）
8：一定壓力下長時間浸水
