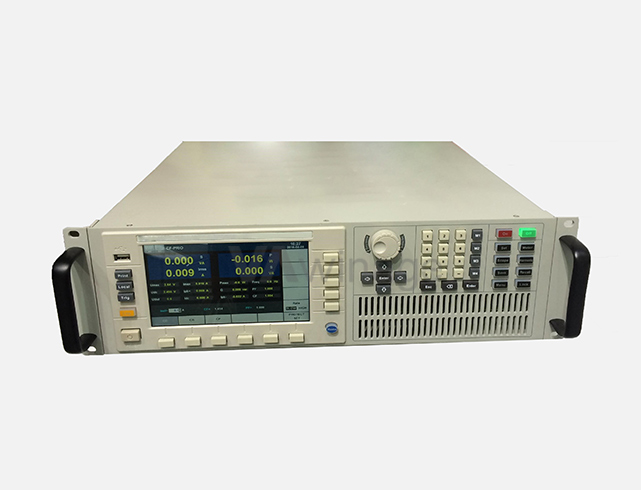

交流電子負載

精確度和分辨率是電子負載的一個重要的參數指標。
   電子負載的精確度不同表示方法的意義。
   1%+2d： 1%的測量值+最小顯示值的2倍
   1%+2%FS：1%的測量值+1%的滿量程
   1%OF：1%的（滿量程+測量值）

電子負載基本都具備以下四項功能：恒流、恒壓、恒阻和恒功率（安捷倫沒有恒功率）。在功能基本相同，精確度相差不大的情況下，怎么判斷是否符合要求呢？CHROMA和博計的電子負載只有一套工作電路，就是恒流功能。其他功能是根據歐姆定律計算出來，雖然標稱有其他功能，但是實際情況是只有恒流功能，通過調節電流來實現其他功能。這樣節省了成本，卻留下了其他功能工作精度低，工作的不穩定,在他們內部流傳的一句話是，恒阻功能的誤差沒有上限。測試完成的情況，要看電源的質量，外部環境和運氣了。而可靠電子負載的所有功能均有不同的電路實現，完全能夠很好的完成所標稱的所有極限指標，穩定帶載。
如果只是用到恒流功能，對其他功能要求不多的情況下，可以選用合適的，符合精確度的電子負載。如果對其他功能要求能夠穩定的帶載，就要考慮這個問題了。

動態帶載，就是電子負載做模擬的變化帶載，也叫瞬態。幾個重要的參數：
變化斜率：電子負載可以完成的變化速度，精確地說是電子負載變化時，從變化量的10%～90%的變化速率。恒流狀態下的單位是A/mS，A/uS。
響應時間：電子負載可以完成變化的最小時間。單位uS。
電子負載的動態（瞬態）頻率分為兩種：
動態頻率（只包含一個上升沿或者一個下降沿，或者說單位時間變化的次數）；
瞬態頻率（一個周期包含上升沿+下降沿）。
一個電子負載是否做的貨真價實，就要看電子負載的變化帶載完成的情況了。如果是硬件實現的功能，就可以用示波器測試電流輸出監視端口，查看波形是否完好。如果出現毛刺或者信噪比很大的情況下，那么此功能僅僅是由軟件計算，而不是硬件實現的。
軟件實現的動態帶載時無法執行電子負載所設定的變化。但是如果要求不高，可忽略這種現象造成的影響。

模擬帶載是為了實現更復雜的電子負載帶載變化情況而設定的功能。動態帶載是模擬一個梯形波變化的帶載功能，而本功能大大擴充了電子負載所能執行的變化方式。只要信號發生器能夠發生的電壓在10V一下的波形信號，電子負載均能模擬。注意關注部分品牌和型號的此項功能是否具備。

序列功能是指把很多定態設置按時間順序排列組合成一個測量過程。可以完成一個產品的整個質量參數的測量，本功能大大簡化了繁瑣的設置，減輕了測試工作量。配合存儲設置和調用功能，更是大大簡化了操作。序列的可設置步驟跟據品牌不同而不同。
