無感電阻柜高頻模塊使用壽命可延長10%

無感電阻柜用于高頻開關電源、射頻功率測試、微波模擬發射假負載等高頻工作領域，可平衡負載和限流，保護設備安全，延長模塊使用壽命，通過半導體材料大功率無感電阻器設計制造而成，產品廣泛應用于雷達、船舶、電信、導航、醫療、通信、工業測量等領域。

在線咨詢

全國熱線

4000-33-7800

定制成品

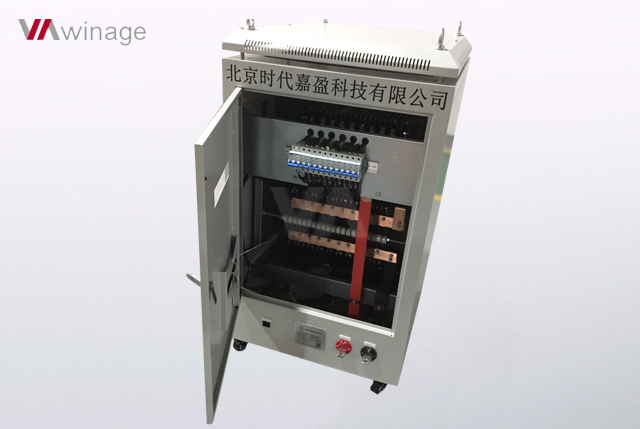

射頻無感電阻柜

微波無感電阻柜

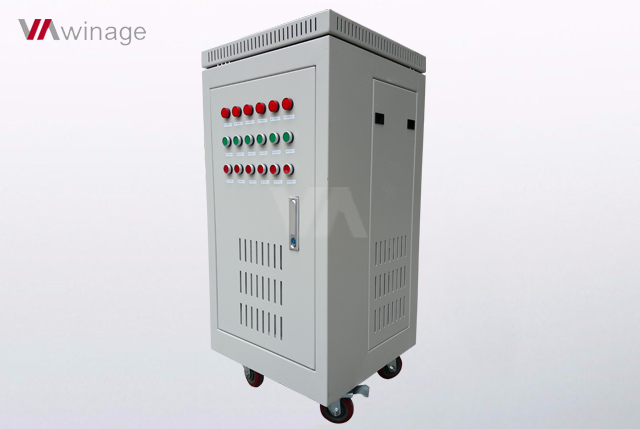

無線發射器無感電阻柜

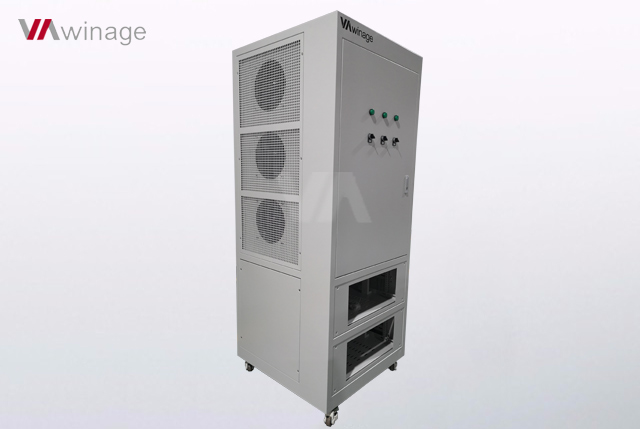

開關電源無感電阻柜

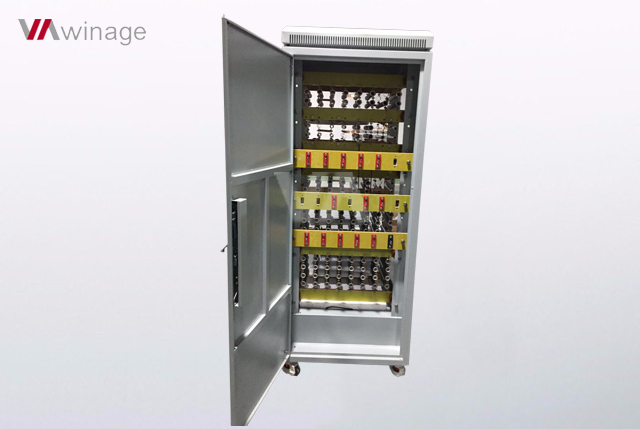

大功率高頻高壓無感電阻柜

高頻通信無感電阻柜

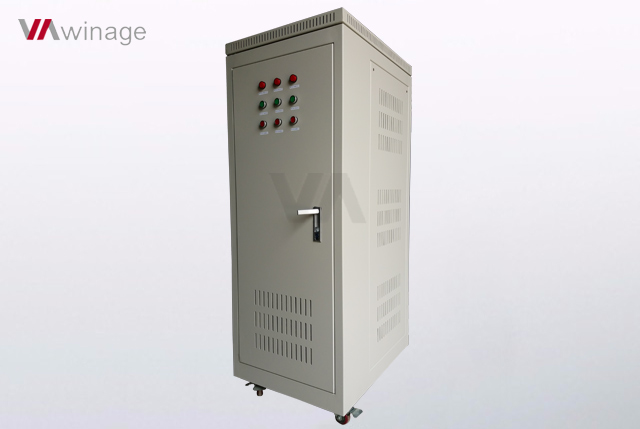

毫米波雷達無感電阻柜

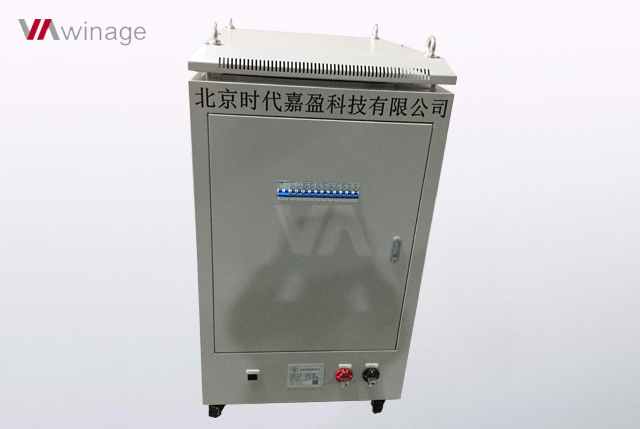

高頻逆變電源無感電阻柜

咨詢熱線：4000-33-7800 更多成品應用咨詢+

產品簡介

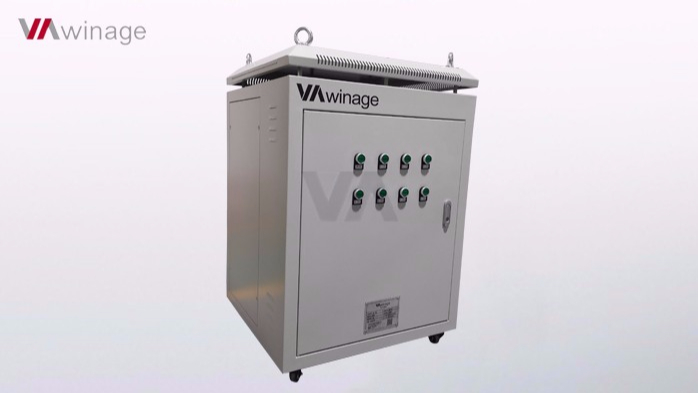

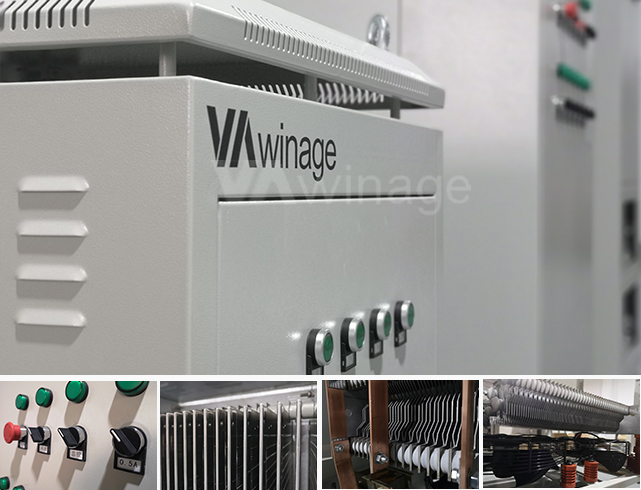

VA4系列無感電阻柜

選用時代嘉盈公司自主研發生產的質優片式無感電阻或半導體大功率無感電阻材料通過厚膜技術制造而成，根據射頻無感電阻柜或毫米波無感電阻柜等各類無感電阻柜的不同技術要求，優化設計散熱結構和防護等級，具備調節功能和遠程控制可供選擇，大屏幕數據顯示，可配套高頻電源加載測試需要以及射頻功率測試需要，該產品具有工作頻率高、控制精度優、散熱性好等優點。

咨詢熱線：4000-33-7800 立即咨詢

定制服務

可根據以下參數進行定制：

額定功率

阻值范圍

外形尺寸

工作電壓

電源特性

加載方式

調節精度

控制方式

數據顯示

散熱形式

保護功能

通訊接口

時代嘉盈VA定制無感電阻柜可滿足

航空電源、醫療器械設備、高頻手術設備、軍事雷達、船舶導航、工業測量、高頻電源開發、無線發射設備功率測試等多種個性化定制應用場合。

咨詢熱線：4000-33-7800 我要定制+

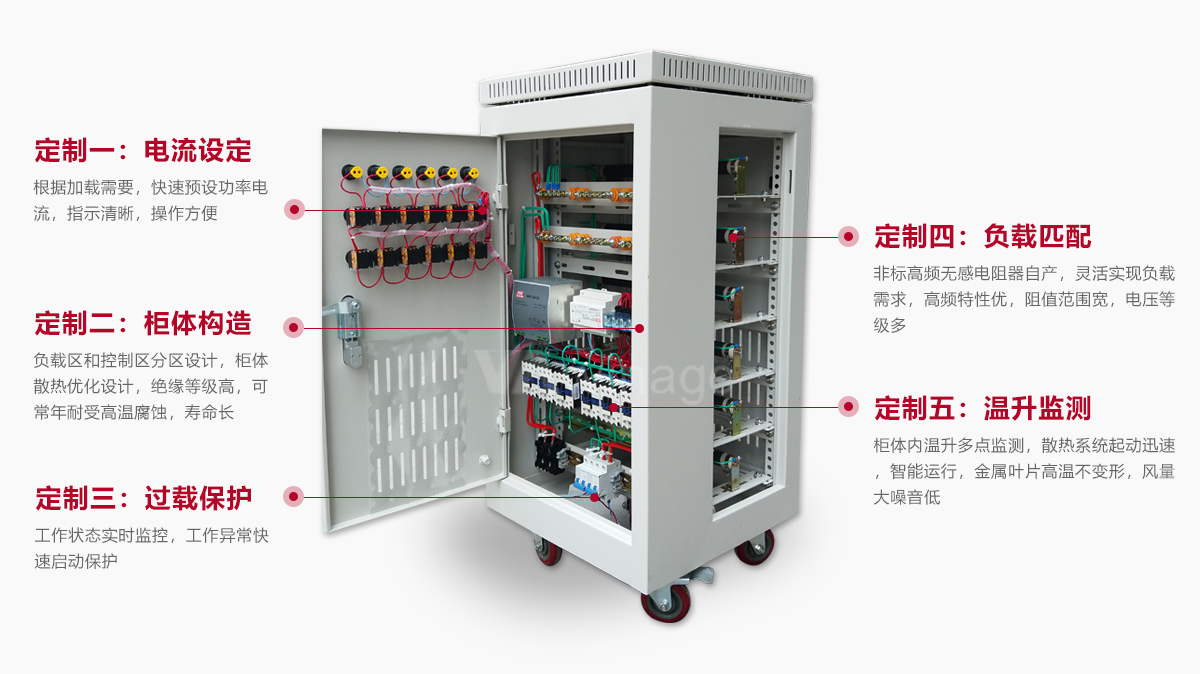

定制細節

定制擴展

擴展一
PLC編程實現多路匹配

擴展二
大尺寸觸摸屏操作簡便

擴展三
上位機實時數據分析

擴展四
數據采集智能遠程傳輸

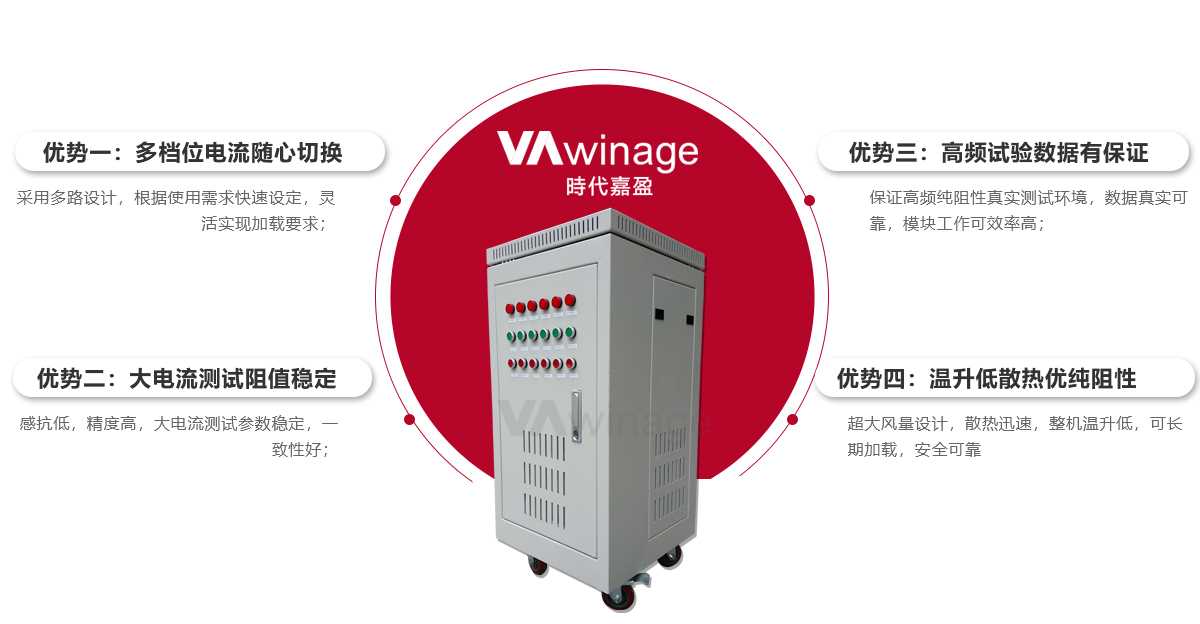

性能優勢

技術參數

電壓范圍	10KV以下可選	額定功率	1KW-1000KW
功率分檔	0.1KW/0.5KW/1KW/2KW/5KW/10KW/20KW/50KW/100KW/200KW	功率因素	PF=1
負載精度	±5%	顯式方式	LED實時顯示電壓、電流、功率、頻率等電參數
工作電源	單相AC220V/50HZ	控制方式	本地面板按鈕手動控制
絕緣等級	F級	防護等級	IP20(適合室內使用）
風扇噪音	75分貝	冷卻方式	強制風冷
工作方式	可以連續工作(單次連續時間>200h)	保護功能	過溫報警過壓保護 過流保護 欠壓、故障蜂鳴提示等
適用環境溫度	-10℃～+55℃	移動方式	采用載重型萬向腳輪，前后各2只
適用相對濕度	≤95%	海拔高度	≤2500米

成功應用

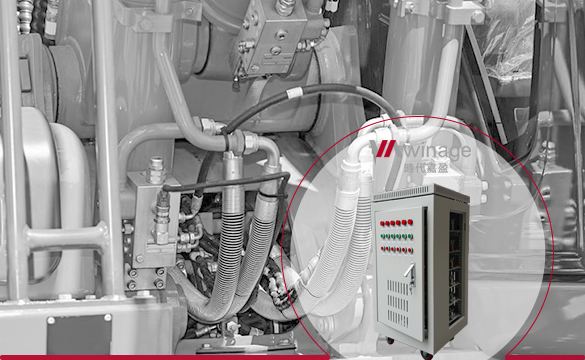

高頻焊機測試無感電阻柜

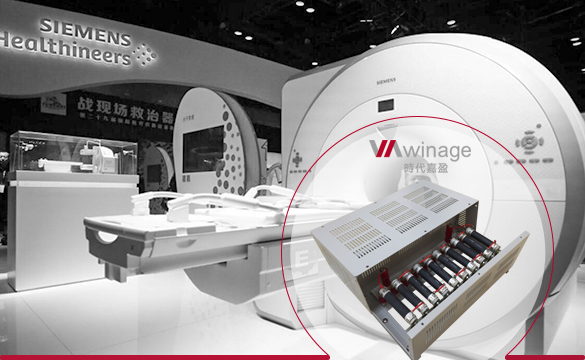

高頻醫療設備保護無感電阻柜

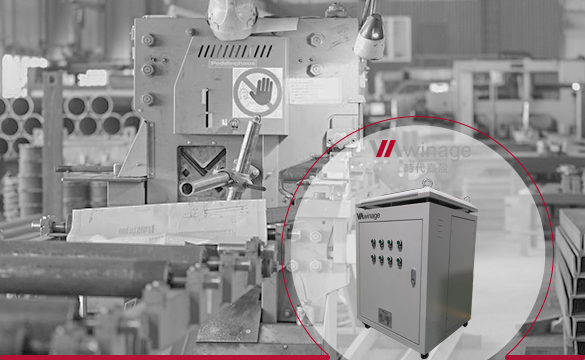

高頻爐限流無感電阻柜

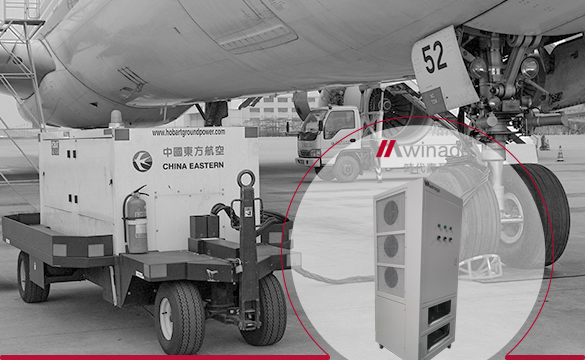

航空電源泄放無感電阻柜

掃二維碼
可獲取本行業應用案例

定制實力

研發團隊

協同研發，軍工背景，定制化生產標準流程；

供應體系

長期穩定質優供應鏈，原材料穩定可靠；

質量保證

10道生產工序嚴格檢驗，行業機構檢驗標準；

售后服務

免費定期跟蹤巡查，確保設備長期更好運行；

合作伙伴

電阻柜選型常見問題

1、無感電阻柜工作時對內部的電阻器或電阻材料有什么要求?

電阻材料的選用很大程度上決定了無感電阻柜的工作性能和參數，時代嘉盈電阻柜完全選用自主研發生產的電阻器和優異電阻材料進行設計，有效發揮各種材料的優異性能，針對不同應用場合優用不同性能材料，無感電阻柜整體匹配度好，從而可以大大優化結構和性能，實現產品可靠，生命周期長。
2、無感電阻柜什么情況下需要過溫保護?

時代嘉盈電阻柜一般都具有優良的散熱設計，通過空氣對流進行自然散熱，在一些特殊工作場合時，可以單獨設計風冷散熱或水冷散熱的方式進行強行排除電阻柜工作時聚集的熱量，在工作過程中，當功率加載越高發熱量也會越大，在電阻柜內加裝過溫保護裝置，人工設定一定的溫度值，當溫度達到設定的上限后，過溫保護裝置會自動發出信號，聲光報警提示并可自動切斷負載，用于保護電阻柜過熱損毀或?qū)χ苓吰渌骷ぷ鳟a(chǎn)品一定影響，當溫度恢復正常至設定的范圍內數值又可自動恢復加載。
3、如何選用無感電阻柜的過流保護功能?

1）電路中發生故障時，可能會導致電流突然增大，當線路中故障電流超出繼電器/熱繼電器的動作值時，繼電器動作按保護裝置選擇性的要求，有選擇性的切斷故障線路。
2）電路中發生故障時，可能會導致電流突然增大，當線路中故障電流超出電流保險盒的上限值時，電阻保險盒會自動熔斷，從而達到切斷負載的作用。
4、風機失效可能對無感電阻柜工作產生的影響?

當電阻柜內的風機發生故障時，熱量在短時間內大量聚集，溫度也急劇升高，為保護電阻柜和防止發生意外，電阻柜應選用質優風機配套的同時還應考慮加裝風機失效保護裝置，如風機轉速過慢或停止會自動發出信號，聲光報警提示并可自動切斷負載，及時排除隱患。
5、無感電阻柜的電感大小對工作產生的影響有哪些?

電阻柜可分為純阻性負載，感性負載和容性負載；還可分為阻感一體，阻容一體和阻感容一體。純阻性負載可分為純阻性無感負載和純阻性有感負載，不過有感和無感是相對的，做成無感的感量的相對會較低，沒有純無感。在不同的電源工作頻率下，控制好無感電阻柜可允許的電感值。
6、無感電阻柜外殼防護等級(IP防護等級）相關選用

第一個數字表示防固體異物進入，即防塵等級
0：沒有保護
1：固體異物直徑大于50mm防止大的固體侵入
2：固體異物直徑大于12mm防止中等大小的固體侵入
3：固體異物直徑大于2.5mm防止小固體侵入
4：固體異物直徑大于1.0mm防止物體大于1mm的固體侵入
5：防塵（防有害粉塵堆積）
6：塵密（完全防止粉塵進入）

第二個數字表示防止進水造成有害影響，即防水等級
0：無保護
1：垂直滴水（水滴滴到外殼無影響）
2：傾角75-90度滴水（當外殼傾斜15度時，水滴到外殼無影響）
3：淋水
4：濺水（液體由任何方向潑到外殼沒有傷害影響）
5：噴水（用水沖洗無傷害）
6：錳烈噴水
7：短時間浸水（1m）
8：一定壓力下長時間浸水
